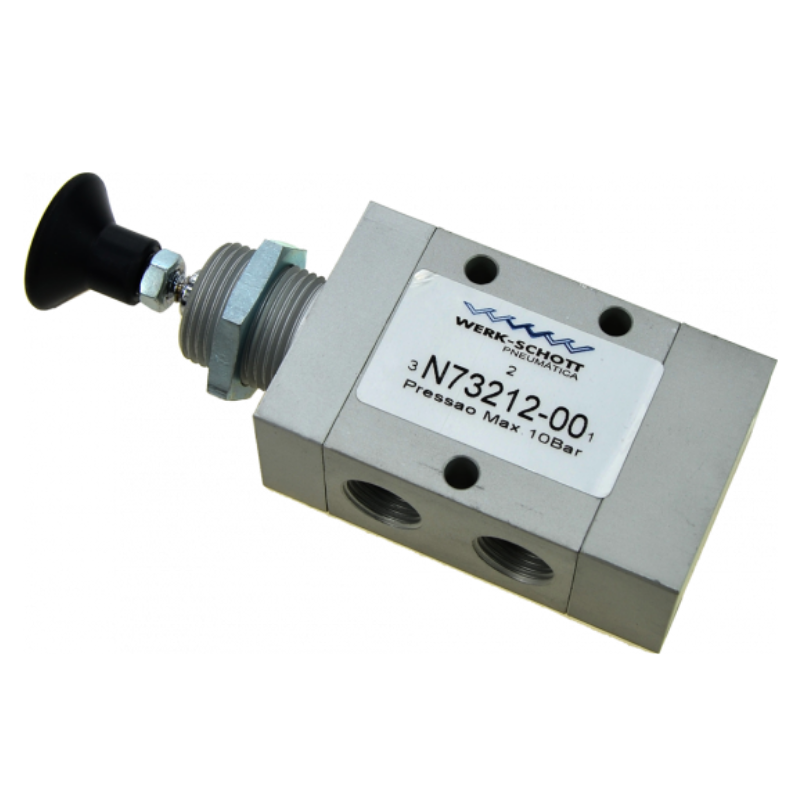

Série N7000

Descriptions technical

Estas válvulas, disponíveis nas versões 3 e 5 vias, de 2 ou 3 posições, possuem o sistema de haste tipo carretel balanceado, que desliza por anéis e espaçadores, eliminando variações nos esforços dos atuadores, decorrentes de variação na pressão do ar que passa pelo corpo da válvula. Os atuadores são intercambiáveis, os atuadores disponíveis são: botão/trava, pedal/trava, piloto/diferencial, pino/diferencial, piloto/piloto, solenóide/diferencial, solenóide/solenóide, pedal/diferencial, duplo solenóide autocentrante e duplo piloto autocentrante.



Aplicações

As válvulas da série N7000 são válvulas de 3 e 5 vias, de 2 e 3 posições, usadas para acionamento de cilindros de simples ação (3 vias) ou dupla ação (5 vias), assim como qualquer outro sistema pneumático.

Specifications technicals

Conexão
3/8'' BSP
Vias/Posições
3/2, 5/2, 3/3 e 5/3
Vazão a 7 bar
5320 I/min
CV
3,75
Pressão de Trabalho
1 a 10 bar (para CF, CAN e CAP a pressão mínima é de 3 bar).
Temperatura de Trabalho
-10ºC a +80ºC
Posição Central (3/3, 5/3)
CF (Centro Fechado),
CAN (Centro Aberto Negativo) e
CAP (Centro Aberto Positivo).
Fluído
Ar comprimido filtrado e
lubrificado e Gases inertes.
Corpo
Alumínio
Vedações
Buna-N
