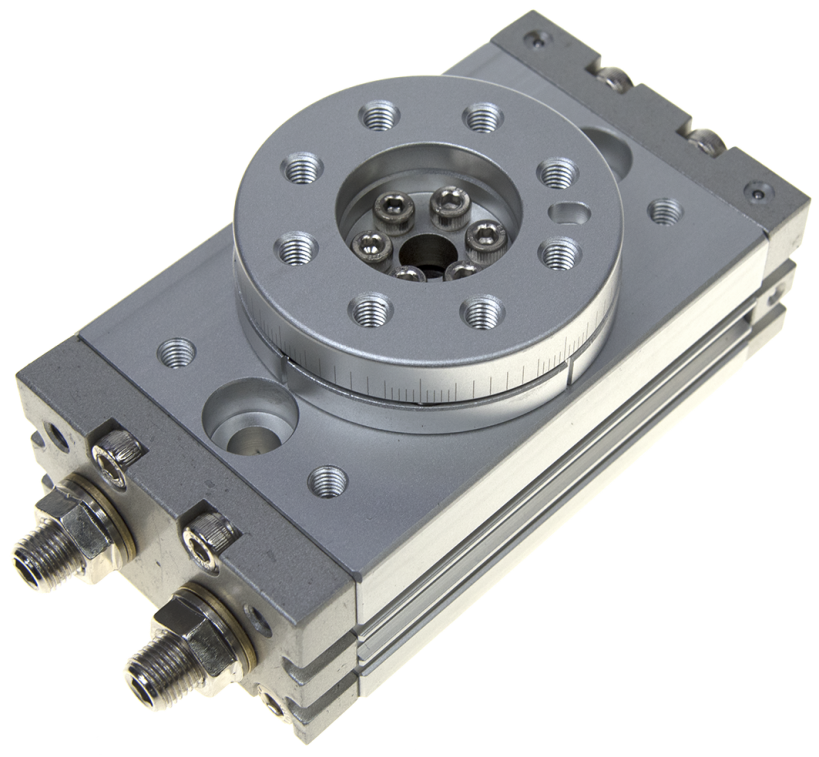

Cilindro Rotativo de Mesa CRM

Descrições técnicas

O Cilindro Rotativo de Mesa CRM é um atuador pneumático da família dos osciladores, dispositivos que permitem movimentos de giro do cabeçote, limitados à 190⁰. Através de 2 parafusos no topo do componente, pode-se selecionar o angulo do setor circular e a posição de operação. Equipado com êmbolo magnético, permite a utilização de sensores, que monitoram o funcionamento. Montado com rolamento, possui giro suave, com precisão de 0,01 mm, podendo operar nas posições - Vertical e Horizontal. Através do Furo Central, permite-se a passagem de Hastes, Fios, Tubos, etc. Disponíveis nos modelos 10, 20, 30 e 50, com cilindros internos nos diâmetros 15, 18, 21 e 25 mm, respectivamente. Possui amortecimento Fixo (batente de borracha) e trabalham com pressões de até 10 bar e Temperaturas de 0 ⁰C à 60 ⁰C. Com dimensão compacta, tem excelente estabilidade e acabamento, sendo intercambiáveis com a maioria dos similares do mercado. Utilizado nas mais variadas aplicações de automação, onde realizam, manipulações, posicionamentos, montagens, etc.

Especificações técnicas

Diâmetros
15, 18, 21 e 25 mm
Fluido
Ar comprimido
Construção
Dupla ação
Pressão Máxima de Operação
10 bar
Faixa de Temperatura de Trabalho
0° C à 60° C
Amortecimento Padrão
Batente de borracha
Faixa de Ajuste Angular
0° à 190°
Faixa Tempo de Rotação
0,2 à 1,0 Seg./ 90°
