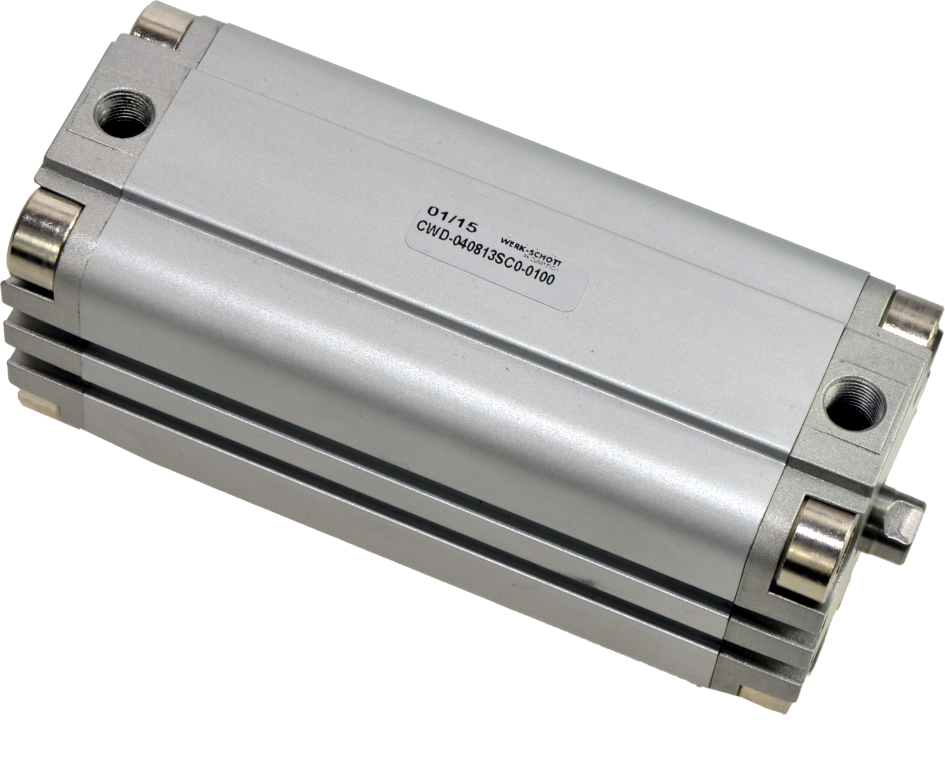

Compactos - Série CWD

Descrições técnicas

São elementos conversores da pressão do ar em movimento linear com força, capazes de realizar trabalhos variados.

Os cilindros compactos, possuem uma grande família, com variações de perfis de camisas. Tendo como diferencial, o comprimento menor, são adequados para aplicações em espaços reduzidos.

Utilizando tecnologia de ponta, desde o projeto até os testes finais, garantem a qualidade e desempenho do produto.

Apresentados, conforme o modelo, em vários tipos construtivos: dupla Acão, haste passante, haste passante com regulagem de curso de avanço. Todos com opções de vedações, êmbolo magnético, pontas de haste com roscas macho ou fêmea, com e sem Amortecimento, atendem os mais variados requisitos de projetos de máquinas e equipamento.

CWD - Diâmetros de16 à 80 mm, oferece opção de curso regulável no avanço.

Especificações técnicas

Diâmetros
16, 20, 25, 32, 40, 50, 63 e 80
Pressão de Trabalho
Até 10 bar
Conexão
M5 para Ø 16, 20 e 25 mm G 1/8 para Ø 32, 40, 50, 63 e 80 mm
Temperatura Ambiente
-10ºC a +80ºC (Buna-N)
-10ºC a +150ºC (Viton)
Fluído
Ar Comprimido filtrado e lubrificado
Haste
Aço SAE 1045 cromado ou aço inoxidável
Cabeçotes
Alumínio
Vedações
Buna-N ou Viton
Êmbolo
16, 20, 25, 32, 40, 50, 63 e 80 (alumínio)
Corpo do Cilindro
Alumínio
