Descrições técnicas

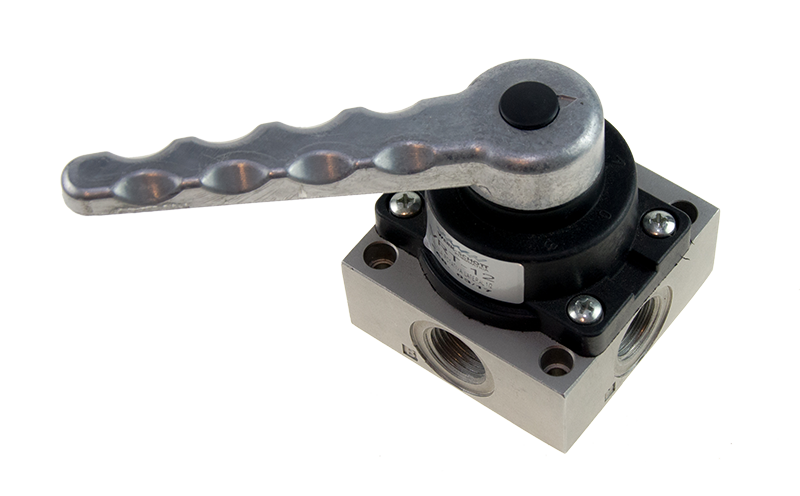

São válvulas Compactas, Robustas e Duráveis, com acionamentos manuais semi giratórios. Aplicados em equipamentos onde a operação tem muita repetição, requer o uso de luvas pesadas ou ficam expostas em ambientes com muita sujidade. Construídas na configuração de 4/3 CF (4 vias e 3 posições com Centro Fechado), permitem a movimentação de cilindros com paradas desejadas; com poucos componentes, são de fácil e rápida manutenção. Disponíveis em duas séries, podem ser interligadas por Conexões na Base ou nas Laterais. Na Série HV com as opções nas bitolas de 1/8”, 1/4", 1/2" e 1” BSP, e na Série VRTB com as bitolas de 1/4", 3/8”e 1/2" BSP.
Especificações técnicas
Conexão
1/8”, 1/4”, 3/8”, 1/2” e 1
Vias/Posições
4/3 CF
Vazão a 7 bar
ver tabela abaixo
Pressão de Trabalho
0 a 10 bar
Temperatura de Trabalho
-10ºC a +80ºC
Atuador
Alavanca de 3 posições
Fluido
Ar comprimido filtrado e lubrificado
Corpo
Alumínio
Êmbolo
Nylon
Vedações
Buna-N
