Descrições técnicas

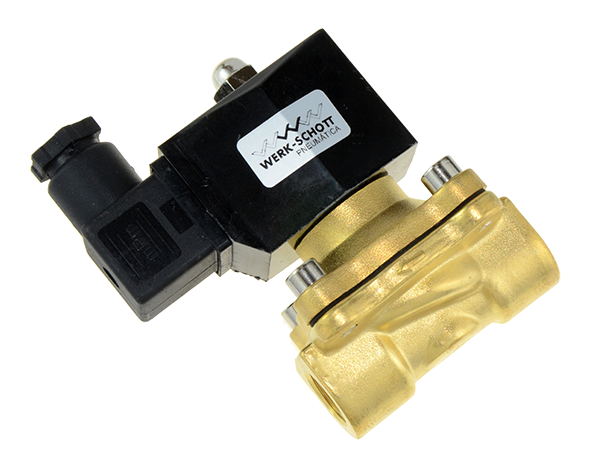

São válvulas para Abertura e Fechamento, Pré Operadas de 2/2 vias NF , acionadas por solenóides de 24 Vcc, 110vca ou 220 Vca ( IP 67 ) e construídas com corpos robustos de latão e diafragmas em NBR. Disponíveis nas bitolas de 3/8”, 1/2", 3/4", 1”, 1 1/2" e 2”, operam com fluidos em temperaturas de -5 ᵒC à +80 ᵒC . São válvulas versáteis, de fácil manutenção e ótimo custo/benefício, portanto, muito utilizada em processos industriais. Montadas em qualquer posição, atuam com:
Ar Comprimido – de 0,3 até 10 bar
Gases Inertes – de 0,3 até 10 bar
Água – de 0,3 até 7 bar
Óleos Leves – de 0,3 até 9 bar
Aplicadas em Compressores, Bombas, Irrigação, Tratamento de Água, Transportadores Pneumáticos, Dosadores e inúmeros Processos Industriais
Especificações técnicas
Conexão
G3/8”, G1/2”, G3/4”, G1”, G1 1/2” e G2”
Pressão de Trabalho
Ar e gás inerte = de 0,3 a 10 bar
água = de 0,3 a 7 bar
óleos leves ( 20 cSt ) = de 0,3 a 9 bar
água = de 0,3 a 7 bar
óleos leves ( 20 cSt ) = de 0,3 a 9 bar
Temperatura de Trabalho
-5°C a 80°C
Diâmetro do Orifício (mm)
G3/8” = 10, G1/2” = 15, G3/4” = 20, G1” = 25, G1 1/2” = 40, G2” = 50
Ø (mm)
16, 20, 25, 35, 40, 50
Vazão (Kv)
G3/8” = 4, G1/2” = 4,8, G3/4” = 5, G1” = 12, G1 1/2” = 29, G2” = 48
Corpo
Latão
Vedações
NBR
Grau de Proteção
IP 67
Voltagens Disponíveis
24 Vdc, 220 Vca e 110 Vca
