Descrições técnicas
1" BSP

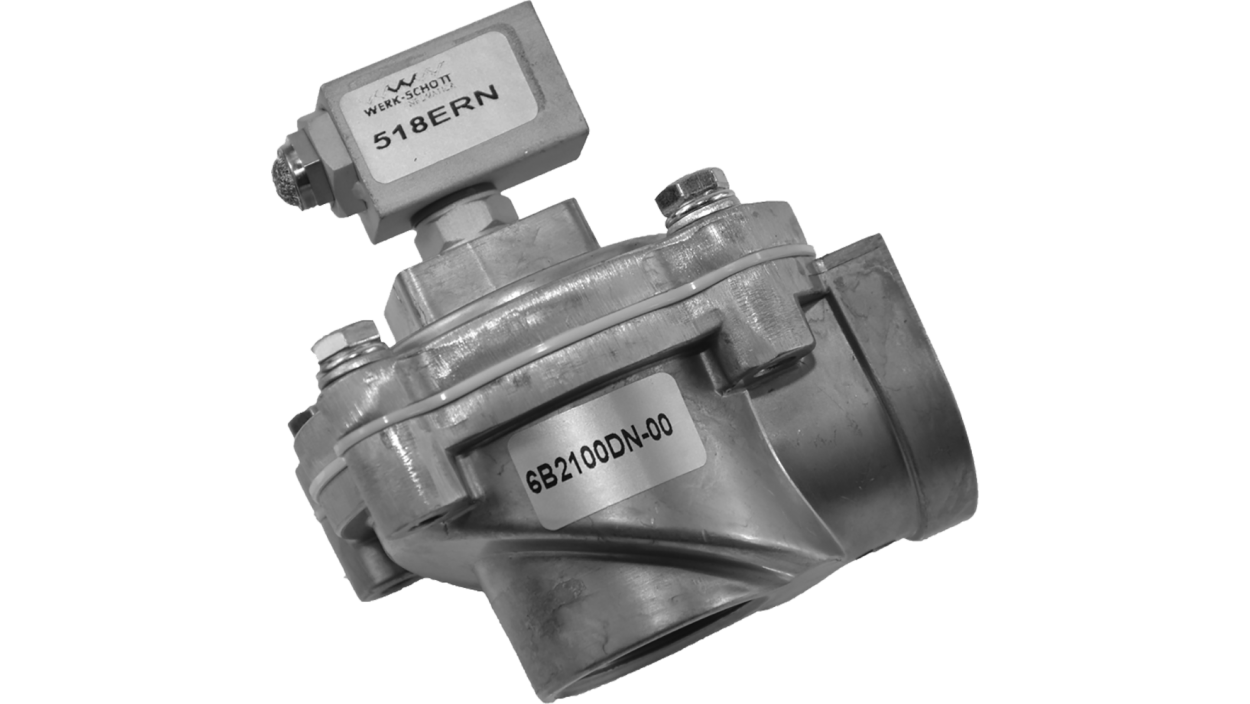

Válvula de Pulso operada por diafragma, com acionamento por piloto;
alta vazão e rápida abertura; rosca 1” BSP.
Aplicação:
- Quando o uso da válvula com solenóide integrado não é indicado. Ex:Atmosferas explosivas.
- Pode ser usada em painel a distância para conter as válvulas de comando, no caso, válvulas solenóides 3/2 vias (NA).
- Como relatado acima, ideal para atmosfera explosiva ou inflamável.
- Indicadas para instalações atípicas, como em estruturas de grande altura e exposições as intempéries.
Especificações técnicas
Conexão
1” BSP
Orifício
Ø 25mm
Vias/Posições
2/2
Operação
Normalmente fechada com o piloto “pressurizado” através de uma válvula 3/2 vias (NA) normalmente aberta
Vazão (Kv-fator de fluxo)
17
Pressão de Trabalho
3,5 a 8,5 bar
Temperatura de Trabalho
8,5 bar
Fluido
Ar comprimido, água e vácuo
Materiais
Corpo
Alumínio Injetado
Diafragma e Vedações
TPE ou Buna-N
